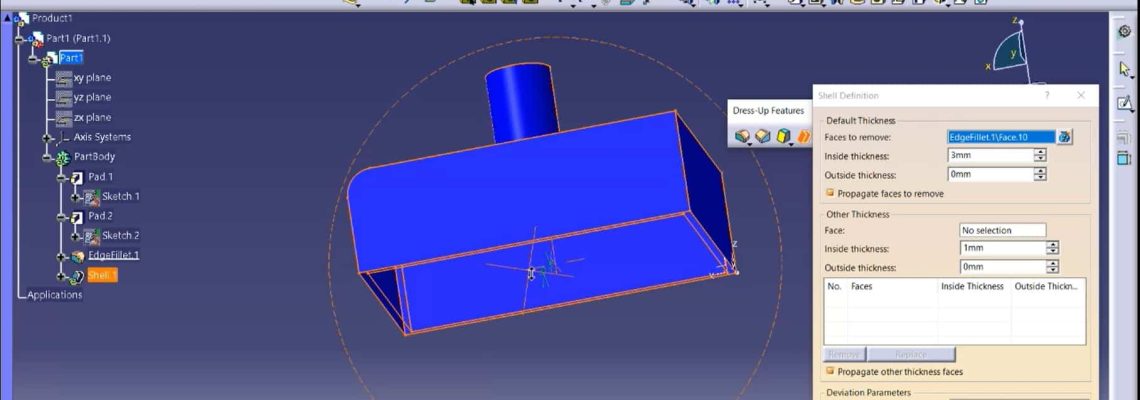

La herramienta Shell de CATIA V5 es una de las funcionalidades más versátiles y potentes dentro del entorno de diseño CAD 3D, especialmente en contextos industriales donde la optimización de materiales, peso y geometría es clave. Su principal función es transformar cuerpos sólidos en estructuras huecas con espesores definidos, lo cual no solo facilita la fabricación de componentes, sino que además mejora su rendimiento funcional.
En industrias como la automotriz, aeroespacial, electrónica o manufactura de bienes de consumo, donde cada gramo o cada milímetro cuenta, Shell permite reducir significativamente el peso de las piezas sin comprometer su integridad estructural. Esto se traduce en ahorro de materiales, reducción de costos de producción y mejor desempeño del producto final. La herramienta permite aplicar espesores internos y externos, eliminar caras específicas y controlar con precisión qué partes de la geometría deben conservarse, modificarse o eliminarse.

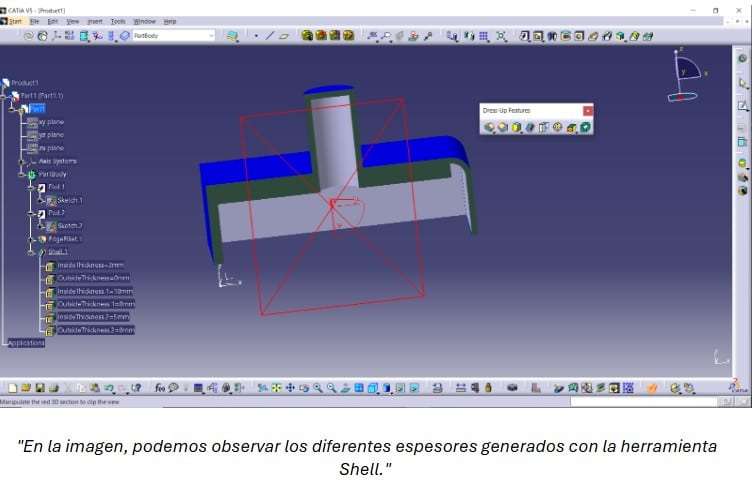

🔍 Desde el punto de vista técnico, Shell permite trabajar con geometría compleja, respetando la continuidad de tangencia entre caras y aplicando diferentes espesores en zonas específicas. También incluye opciones como la propagación de caras eliminadas y el suavizado automático o manual de superficies, fundamentales para mantener la calidad del modelo y evitar auto intersecciones.
Uno de sus principales beneficios es que automatiza una tarea compleja, que antes implicaba redibujar o reconstruir modelos desde cero. Hoy, con solo unos clics, es posible lograr una pieza optimizada, lista para análisis, simulación o fabricación.
En resumen, Shell no es solo una herramienta de vaciado: es un recurso estratégico para los diseñadores e ingenieros que buscan crear productos ligeros, funcionales y eficientes, reduciendo tiempos de diseño y aumentando la competitividad del producto en el mercado.
Ing. Diana Meza, ingeniero en aeronáutica con experiencia en software CAD en soluciones como CATIA V5, 3DEXPERIENCE, SIMULIA Y ENOVIA
